ちびシェイ(3)

前回からの残課題、スケスケの下回りを「どげんかせんといかん！」ということで台車フレームを追加で作りました。

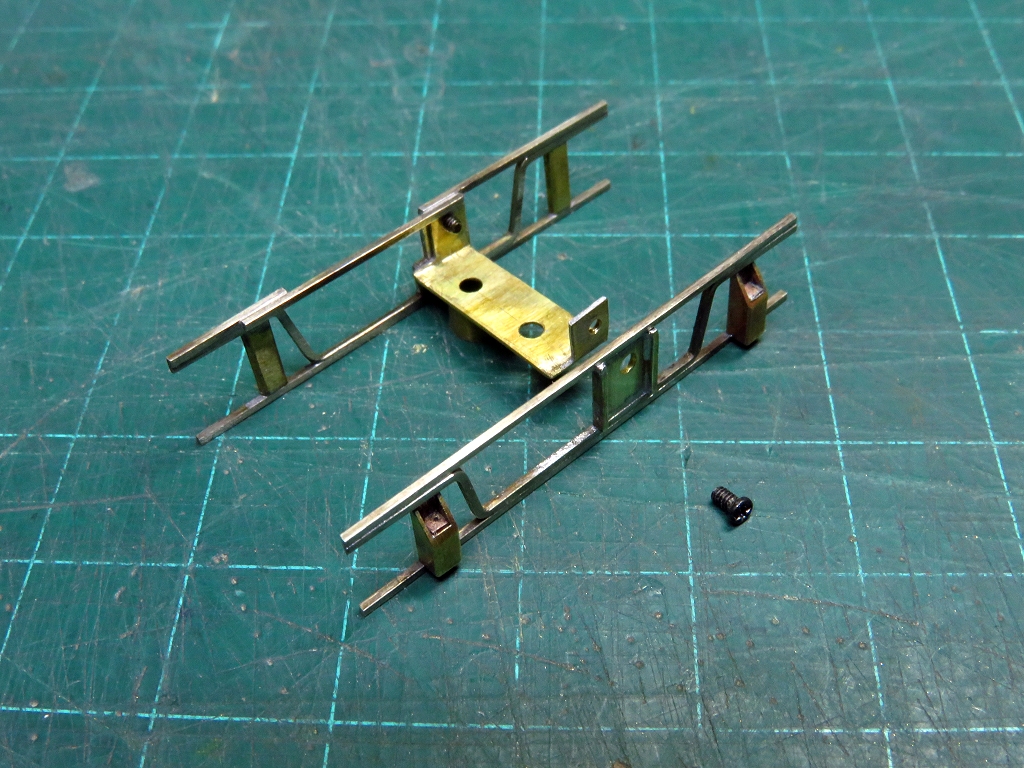

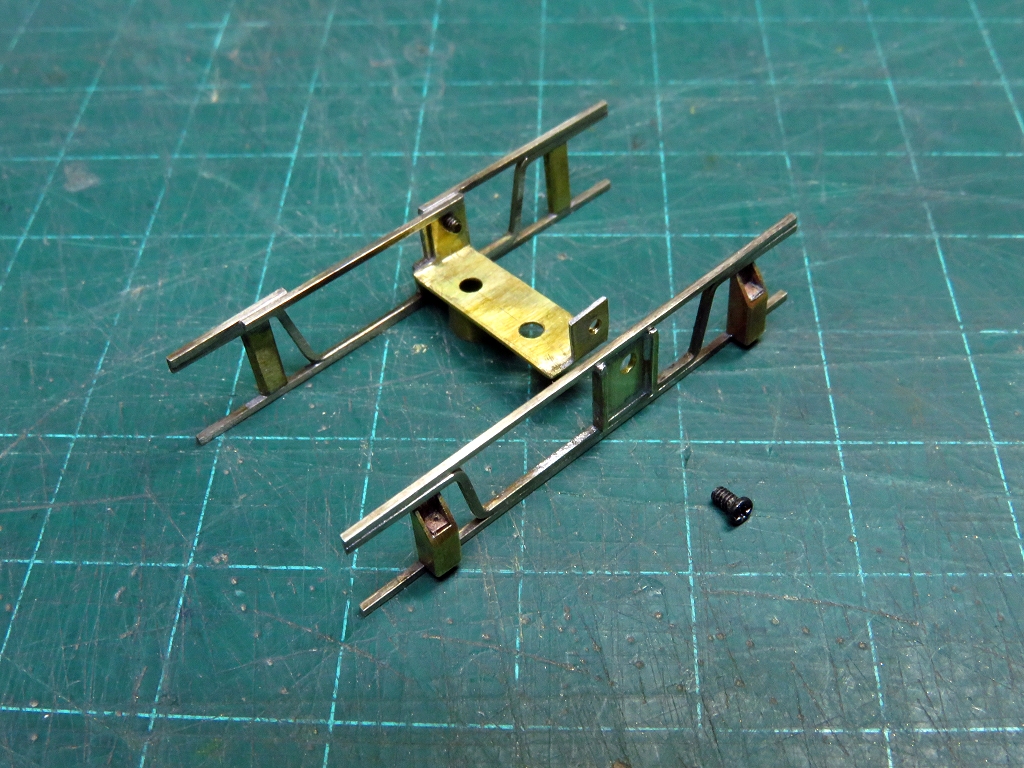

0.6ｍｍ洋白角棒をアーチバートラックっぽく組み合わせ、動力下部から固定する方式としました。台車というよりリジッドフレームというところでしょうか。

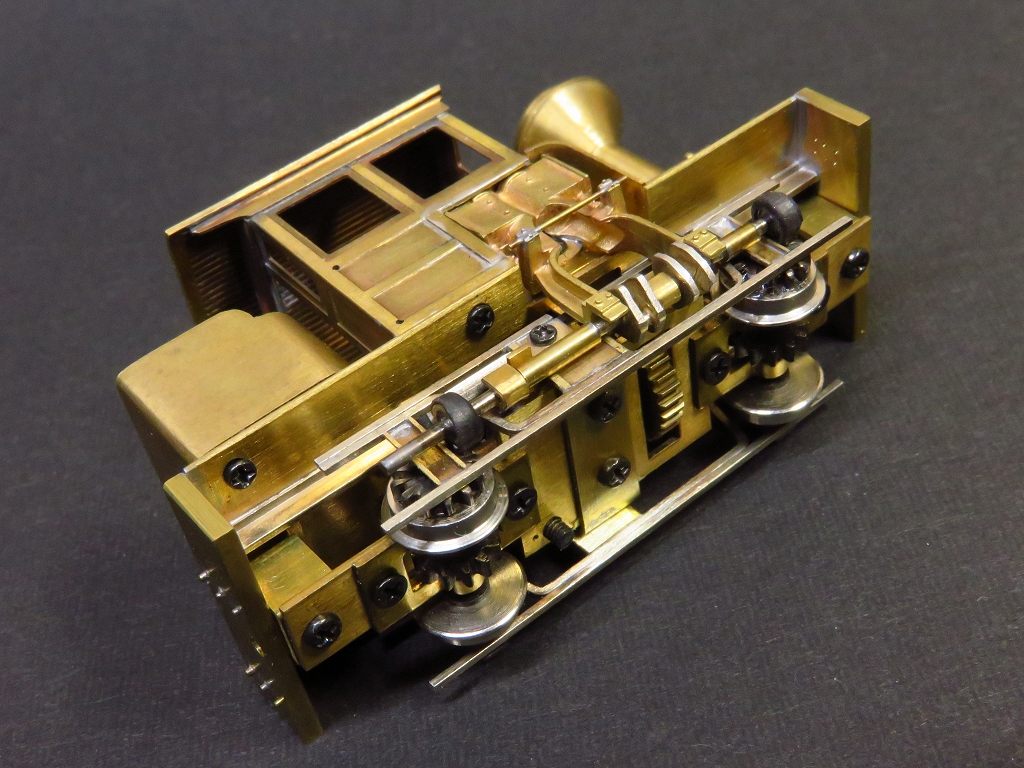

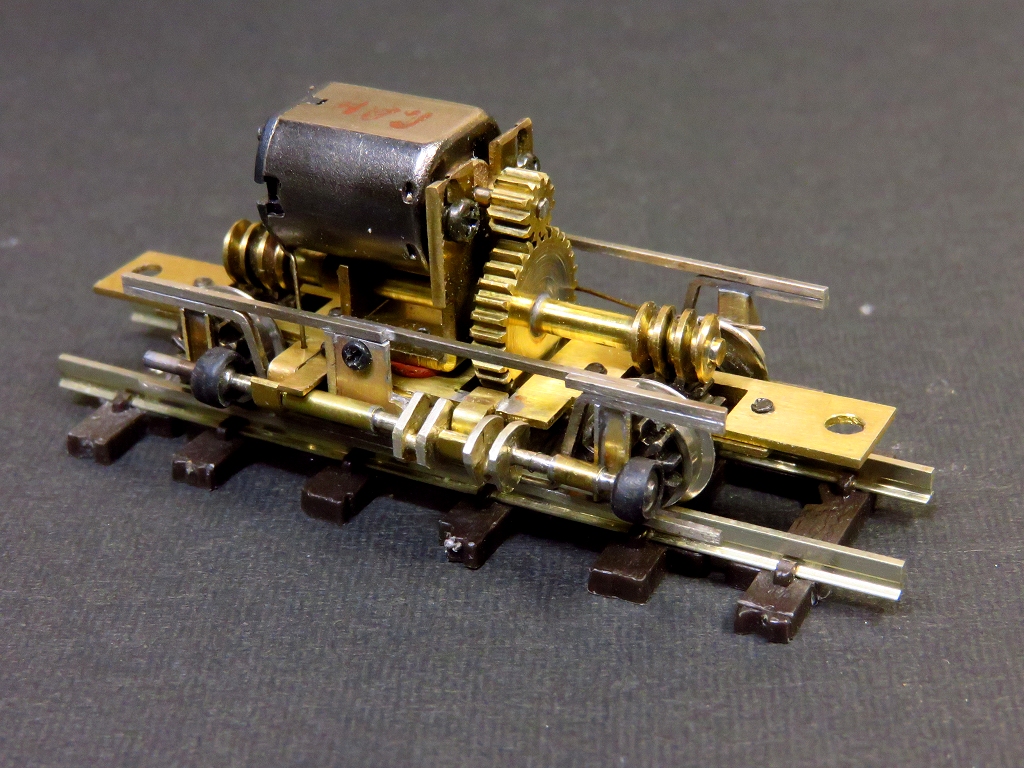

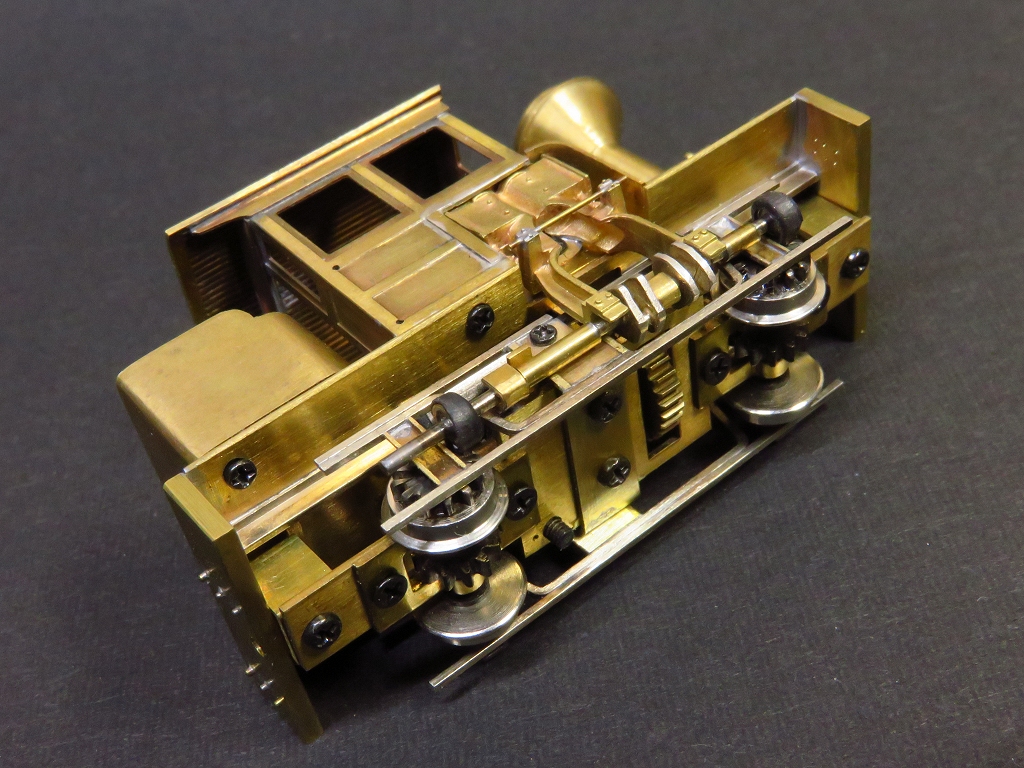

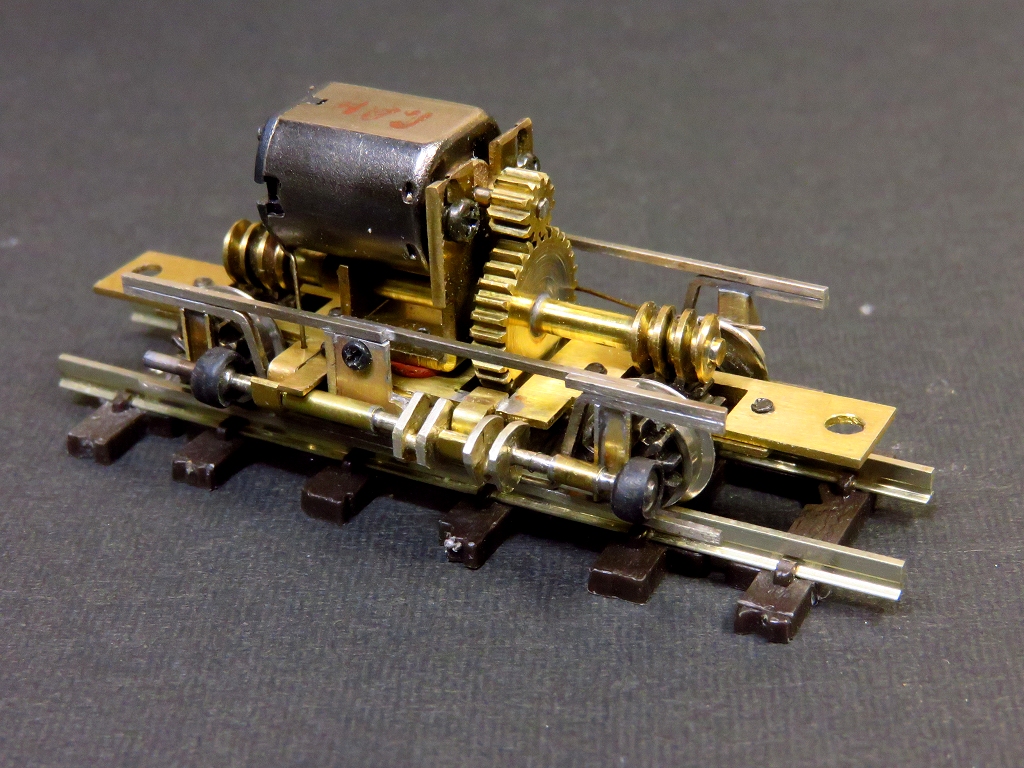

動力ユニットに組み込み、クランクとシャフトをセットするとこんな感じ。
もともと厳しいクリアランスの隙間を通すようにフレームの位置決めをせねばならず、可動部分に接触しなよう現物合わせで何度もやり直し。これはしんどかった。
なんとか動いて一息。
この工作だけで一晩かかるなど。

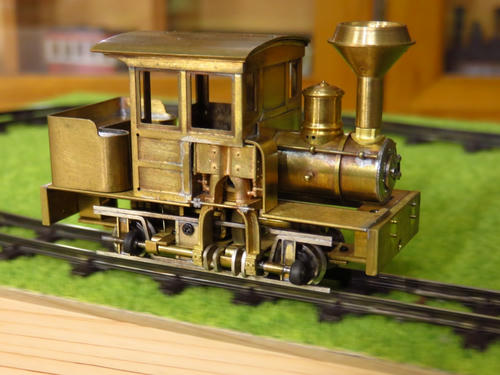

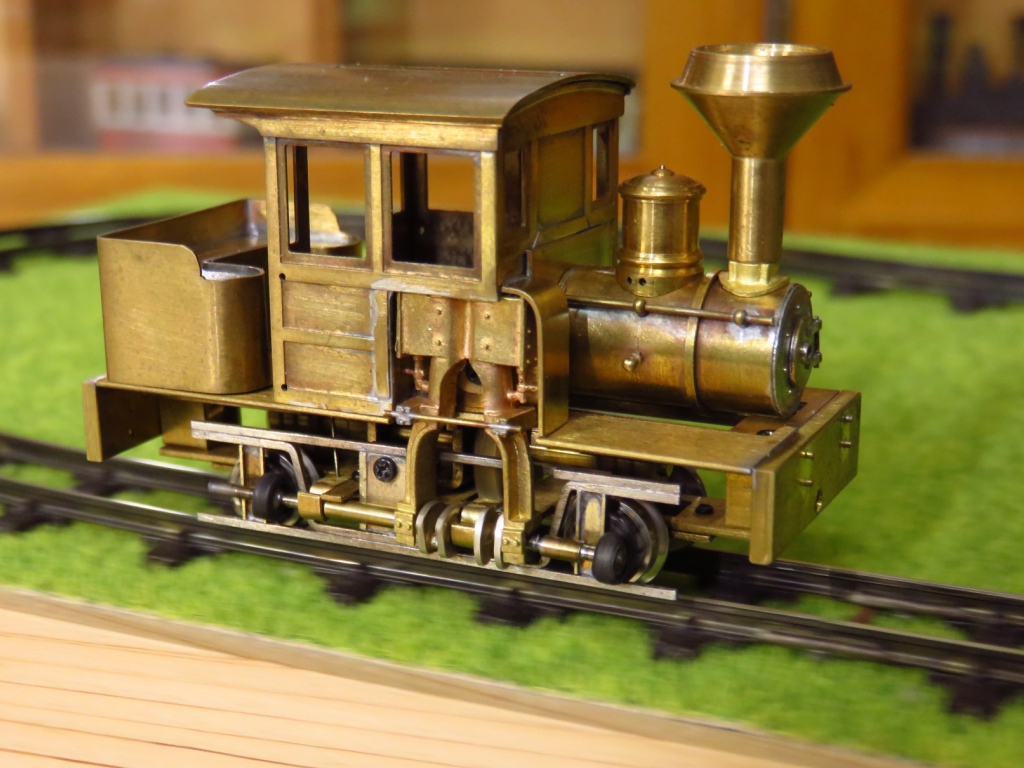

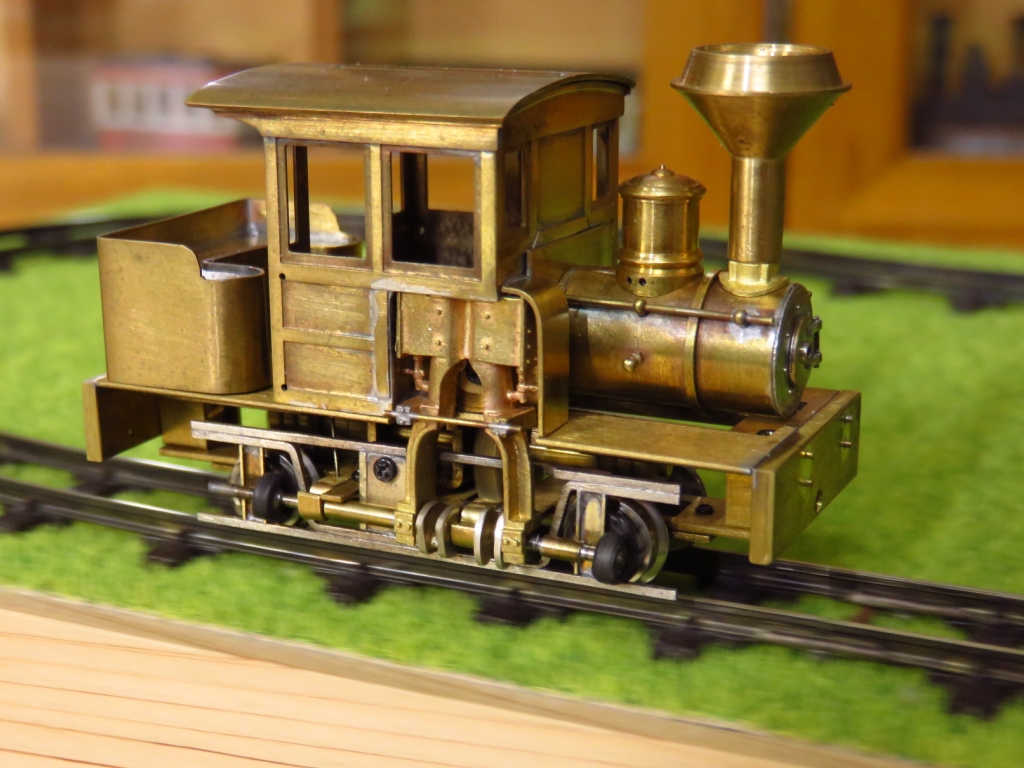

組み込んでみるとメカメカしくてよろし。

走行の方は順調な感じ。
走行性能は組み上げ時の各部のネジの締め具合によるところが大きく、これは工作精度が悪い所以かなぁと。

工作のヤマ場は超えたと思いますので、次回は細かい装飾に入りましょうかねぇ。
